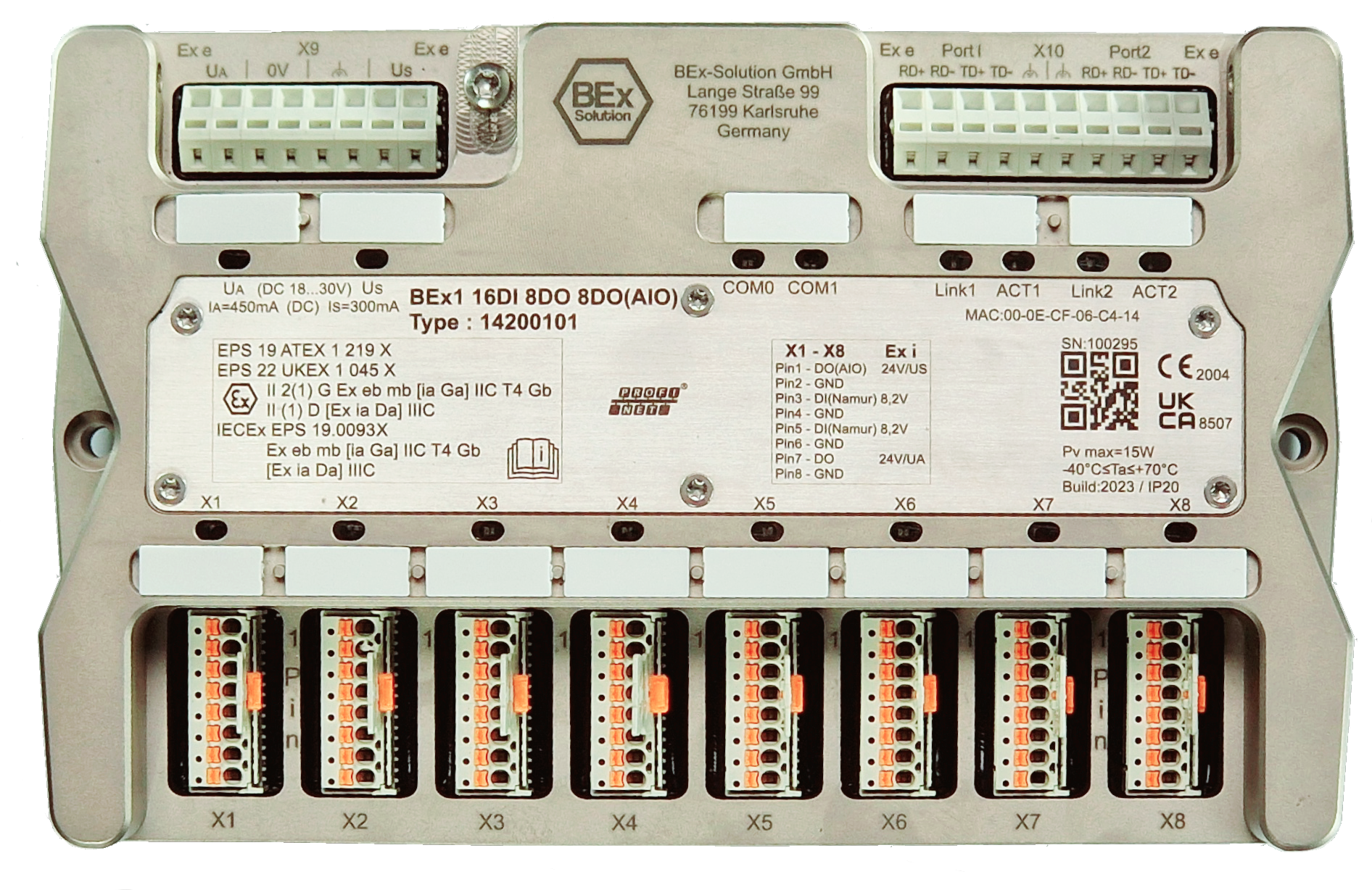

BEx IP20

BEx Remote IO Module für Ex Zone 1/21 oder 2/22

oder
Kompakte Remote IO Module für die Ex Zone 1/21 oder Zone 2/22 mit Profinet oder Modbus TCP/IP.
Die Module vereinen Busknoten, Trennschaltverstärker und 32 eigensichere digital und analog IO Kanäle auf kleinstem Raum.
Das BEx1 Modul ist für die Installation in der Zone 1/21 mit einem zertifizierten Ex e Gehäuse ausgelegt und verbindet Sensoren und Aktuatoren aus der Zone 0/20.

Das BEx2 Modul ist für die Installation in der Zone 2/22 in Verbindung mit einem geeigneten Gehäuse gemäß EN 60079-7:2018, Schutzart mind. IP 54, ausgelegt und verbindet Sensoren und Aktuatoren aus der Zone 0/20.

Eigenschaften
▪ Vollverguss → Extrem robust
▪ IO Varianten
• 16xDI Namur / 16xDO
• 32x DI Namur
• 8xDI Namur / 8xDO / 8xAI / 8xAO
• 8xDI Namur / 16xDO / 8xAI
• 8xDI Namur / 8xDO / 8xSwitch Mode
▪ Keine Parametrierung am Modul erforderlich
▪ Sensor und Aktuator Spannung getrennt
▪ Umfangreiche Diagnose pro Kanal
• Leitungsbrucherkennung
• Vorausfallanzeige
• Kurzschlusserkennung
▪ Galv. Trennung zwischen Kanälen und System
▪ Interne Temperaturmessung
▪ Betriebsstundenzähler
BEx1 Explosionsschutz Kennzeichnung
EPS 19 ATEX 1 219 X
II 2(1) G Ex eb mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC

IECEx EPS 19.0093X
Ex eb mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
BEx2 Explosionsschutz Kennzeichnung
EPS 19 ATEX 1 248 X
II 3(1) G Ex ec mc [ia Ga] IIC T4 Gc
II (1) D [Ex ia Da] IIIC
IECEx EPS 19. 0111X
Ex ec mc [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Versorgung
Betriebsspannung UA/US                                  DC 18...30V
Stromversorgung Modul und Sensoren IS        DC 450 mA
Stromversorgung Aktuatoren IA                        DC 300 mA
Verlustleistung                                                    max. 15 W
Verpolungsschutz                                                            Ja
Umgebungsbedingungen
Zulässiger Einsatztemperaturbereich nach Einbau in das
Zusatzgehäuse                                            -40°C ... +70°C
Lagertemperatur                                          -40°C ... +80°C
Schutzart (EN 60529)                                                  IP 20
Feldbusdaten
Adressierung Profinet                                              via DCP
Adressierung Modbus TCP/IP                            DHCP or fix
Transfer Rate                                                  10/100 MBit/s
Verzögerung bei Signalwechsel                               < 10ms
IO Varianten
• 16xDI Namur / 16xDO
• 32x DI Namur
• 8xDI Namur / 8xDO / 8xAI / 8xAO
• 8xDI Namur / 16xDO / 8xAI
• 8xDI Namur / 8xDO / 8xSwitch Mode
Mechanische Daten
Abmessungen (LxBxH)                         214 x 132 x 65 mm
Einbaulage                                                              beliebig
Gewicht                                                              ca. 2700 g
Gehäusematerial                           Aluminium (galvanisiert)
