BEx1 Ventil Box

3 in 1 Lösung für den Ex-Bereich

Powered by FESTO und Exepd

BEx Remote IO Ventilinsel

Mit der 3 in 1 Lösung steht dem Anlagen und Maschinenbauer erstmalig eine dezentrale und kompakte Remote IO Ventilinsel
zur Ansteuerung von pneumatischen Antrieben für den explosionsgefährdeten Bereich Zone 1/21 zur Verfügung.
Hoher Durchfluss auf kleinem Raum - Modernste Bus-Technologie - Einzigartig: Der konstruktive Aufbau
Geprüfte Systemlösung von
innovative und kompakte Ex Remote IO Module mit Busanbindung
betriebsbewährteEx i Ventilinsel
zertifizierter Systemeinbau in Ex e Feldgehäuse

Anwendungen

  • Lackieranlagen

  • Pharmazieanlagen

  • Chemieanlagen

  • Tanklager
  • Schüttgutanlagen

  • Misch-/Mahlanlagen

  • Industrielle Heiz-/Kühlsysteme

  • Kläranlagen
  •  uvm.

Integration

  • Der Ethernet-Anschluss (Profinet oder Modbus TCP/IP)
    ist in erhöhter Sicherheit Ex e ausgeführt.
  • Ex-Medienkonverter bzw. Feldbuskoppler im sicheren Bereich sind nicht erforderlich und die volle Ethernet Performance kann genutzt werden.

  • Keine IO Baugruppen an der SPS erforderlich
  • Das BEx1 Modul muss nicht parametriert bzw. konfiguriert werden und verhält sich transparent in der Steuerungs-Peripherie.

Installationsschema BEx1 Remote IO Ventilinsel

Kundennutzen

Kompakt - Einfach - Schnell
  • Zentrale Ethernet Anbindung, Zentrale Druckluft Anbindung
  • Das kompakte Gehäuse ermöglicht eine optimale dezentrale Montage in der Anlage und garantiert kurze Wege zu den Sensoren und den pneumatischen Stellgliedern.
  • Keine Druckluft Verschlauchung innerhalb des Gehäuses.
  • Kosteneinsparung und weniger Installationsaufwand
Das ATEX zertifizierte System im Feldgehäuse ist für die Installation in der Zone 1/21 ausgelegt
Die BEx1 Remote IO Ventilinsel vereint Busknoten, Trennschaltverstärker, eigensichere IO Kanäle und die pneumatische Ventilinsel.

Funktionen und Kommunikation

Funktionen



  • 8 Ausgänge auf 8 Wegeventile 3/2 vorverdrahtet
  • 6 Namur Eingänge für Stellungsrückmelder
  • 8 weitere I/O Kanäle frei einzeln konfigurierbar
    (AI, AO oder DO oder Switch Mode)



Kommunikation

Ausführung

8 DO auf 8x 3/2 Wegeventile vorverdrahtet

• 16 DI Namur

• 8 weitere Kanäle einzeln einstellbar als AI, AO oder DO oder Switch Mode

Ausführung:

Ex e Gehäuse IP 65 Edelstahl 1.4404 (V4A)

Abmessung: 380 x 380 x 161 mm

Einsatztemperatur: -5°C bis +40°C

Zulassung: TPS 07 ATEX 61951 1

Zündschutzart: II 2(1)G/D

                      Ex e mb ib [ia Ga] IIC T4 Gb

                      Ex tb [ia Da] IIIC T80°C Db


4 Kabeleinführungen M20x1,5 (Ex e) 4-13 mm

20 Kabeleinführungen M20x1,5 (Ex i) 4-13 mm

(alle Kabeleinführungen mit Verschlusspilz verschlossen)

4 Wandbefestigungslaschen

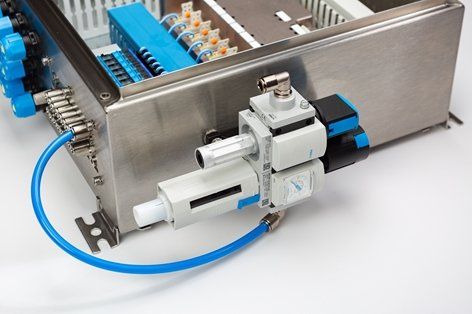

2 Einziehmuttern M5 (Befestigungsmöglichkeit für optionale Festo Wartungsgerätekombination MSB4)


1 BEx1 Modul Profinet Typ 14200101 (Alternativ Modbus TCP/IP)

1 Festo Ventilinsel CPV10 Ex i mit Multipol aus Aluminium

   Typ 10P-10-4A-IC-R-Y-4CY-EX3+GQCA

   bestückt mit 4 Stück CY 2x3/2 Wegeventil, Ruhestellung geschlossen,
   mit integrierter Rückstausicherung


Schirmschiene mit Schirmklemmen oder EMV-Kabeleinführungen auf Anfrage

Ventilinsel



  • Die Ventilinsel CPV10-EX-VI ist eigensicher ausgeführt
    2G Ex ib IIC T4      (-5°C* ≤ Ta ≤ 50°C)



  • Pneumatischer Multipol aus Aluminium für Wanddurchgang, Abdichtung IP65

  • Ventilscheiben 10 mm breit, Nenndurchfluss 400 l/min



  • Betriebsdruck: 0 ... 10 bar ; Steuerdruck: 3 ... 8 bar



  • 4 Ventilscheiben mit bei 2x 3/2- Wegeventil
    (weitere Varianten auf Anfrage)



  • Handhilfsbetätigung rastend
