BEx1 IP67 Ex e
BEx1 IP 67 Ex e für Ex Zone 1/21
oder

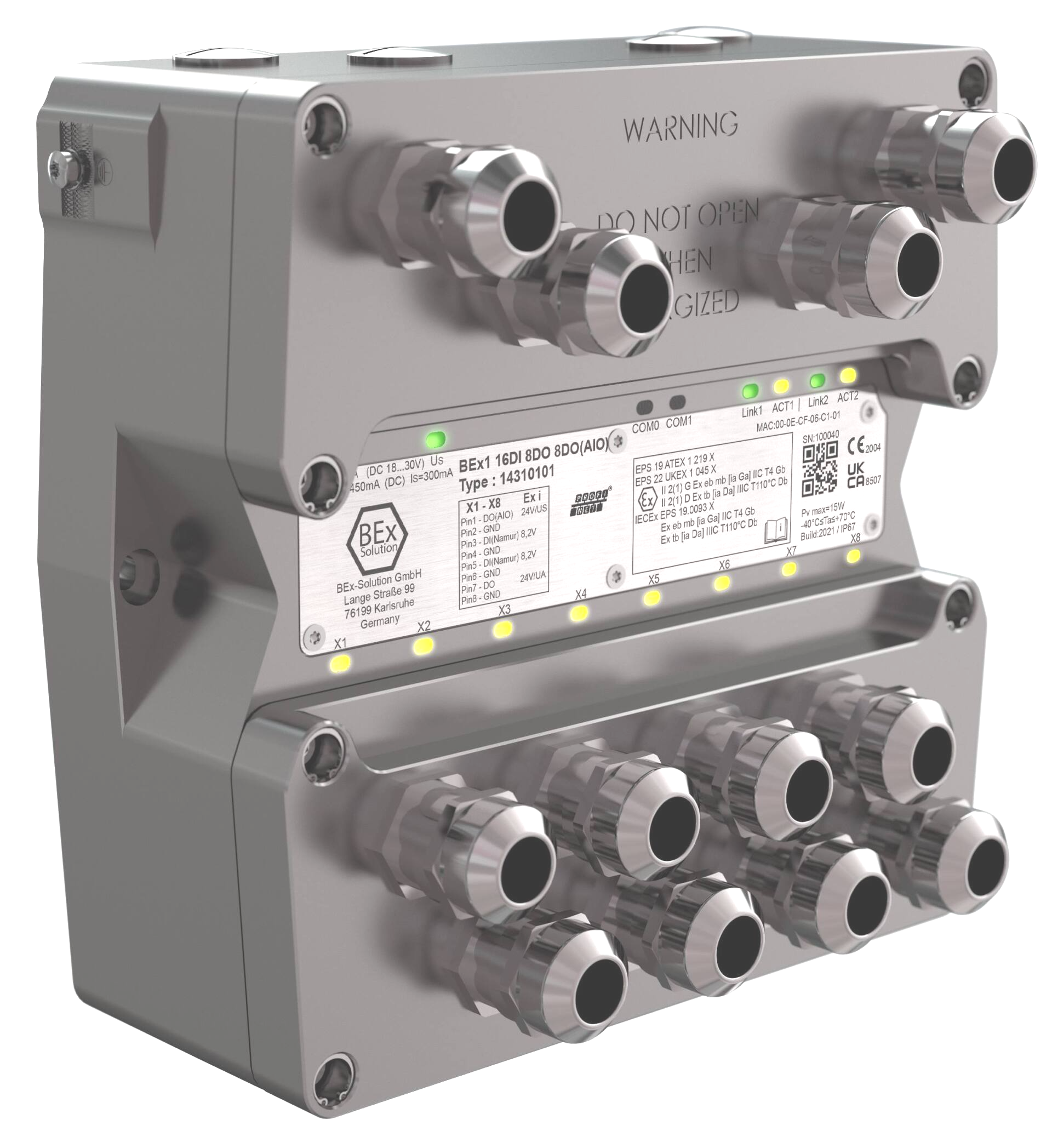

Abbildung Typschild Ex i Version
Kompaktes Remote IO Modul für Ex Zone 1/21 mit Profinet oder Modbus TCP/IP.
Das Modul beinhaltet Busknoten mit 24 digitalen IO-Kanälen in erhöhter Sicherheit auf kleinstem Raum.
Das Modul kann direkt in Zone 1/21 installiert werden und verbindet Sensoren und Aktoren aus der Zone 1/21.
Eigenschaften
▪ Vollverguss → Extrem robust
▪ IO Varianten
• 8AI 8DIO(AO) 8DIO
▪ Keine Parametrierung am Modul erforderlich
▪ Galvanische Trennung zwischen Kanal und System
▪ Interne Temperaturmessung
▪ Betriebsstundenzähler
Explosionsschutz Kennzeichnung
EPS 19 ATEX 1 219 X
EPS 22 UKEX 1 045 X
II 2 G Ex eb mb IIC T4 Gb
II 2 D Ex tb IIIC T110°C Db
IECEx EPS 19.0093X
Ex eb mb IIC T4 Gb
Ex tb IIIC T110°C Db
Class I, Division 2, Groups A, B, C, D
Class I, Zone 1, AEx eb mb IIC T4 Gb
Class II, Division 2, Groups F, G
Zone 21, AEx tb IIIC T110°C Db
Versorgung
Betriebsspannung UA/US DC 18...30V
Stromversorgung Modul und Sensoren IS DC 450 mA
Stromversorgung Aktuatoren IA DC 12 A
Verlustleistung max. 15 W
Verpolungsschutz Ja
Umgebungsbedingungen
Zulässiger Einsatztemperaturbereich -40°C ... +70°C
Lagertemperatur -40°C ... +80°C
Schutzart (EN 60529) IP 67
Feldbusdaten
Adressierung Profinet via DCP
Adressierung Modbus TCP/IP DHCP or fix
Transfer Rate 10/100 MBit/s
Verzögerung bei Signalwechsel < 10ms
IO Varianten
8AI 8DIO(AO) 8DIO
Mechanische Daten
Abmessungen (LxBxH) 214 x 206 x 115 mm
Einbaulage beliebig
Gewicht ca. 5400 g
Gehäusematerial Aluminium (galvanisiert)
